製品名: | ヨーロッパ式の単一のガードのクレーンの上の連続した端キャリッジ | タイプ: | ヨーロッパ式 |
---|---|---|---|
ガード: | 単一のガード | 旅行: | 上ランニング |
適用: | ヨーロッパのタイプ天井クレーン | 提供される売り上げ後のサービス: | 利用できる、自由な予備品提供される、海外サービス分野の取付け機械類を、オンライン サポート海外に整備するために、設計しません |
ハイライト: | 端キャリッジ天井クレーン,クレーンの端キャリッジ |

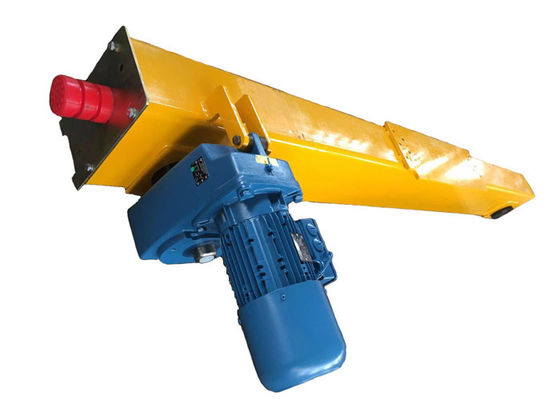

ヨーロッパ式の単一のガードのクレーンの上の連続した端キャリッジ
製品の説明:
ヨーロッパ式の単一のガードのクレーンの上の連続した端キャリッジは製造、minning、化学工業および製鉄所のようないろいろな分野そしてセクターで、使用される普及した、費用効果が大きい持ち上げ装置である。天井クレーンは単一/二重ガード、端キャリッジ、上ランニングおよびunderhungシステムを含む4つの主要な構成、入って来。私達の天井クレーンはまたあなたの特別な持ち上げ装置に適するために設計され、組み立てられてカスタマイズすることができる。
プロダクト技術的な変数:
モデル | クレーン | 長方形 鋼鉄管 |
車輪のサイズ | モーター力 (20m/min) |
モーター力 (30m/min) |
S1 (mm) |
S2 (mm) |
W1 (mm) |
W2 (mm) |
EUS90-15 | 1.6t-7.5m | 150*150*6 | U90*60 | FA27-0.25KW | FA27-0.37KW | 1500 | 1300 | 400 | 550 |
EUS90-20 | 1.6t-11.5m | 2000年 | 1800 | 400 | 550 | ||||
EUS90-25 | 1.6t-16.5m | 2500 | 2300 | 400 | 550 | ||||
EUS90-30 | 1.6t-22.5m | 3000 | 2800 | 400 | 550 | ||||
EUS125-15 | 3.2t-7.5m | 150*200*8 | U125*60 | FA27-0.37KW | FA27-0.55KW | 1500 | 1300 | 400 | 550 |
EUS125-20 | 3.2t-11.5m | 2000年 | 1800 | 400 | 550 | ||||
EUS125-25 | 3.2t-16.5m | 2500 | 2300 | 400 | 550 | ||||
EUS125-30 | 3.2t-22.5m | 3000 | 2800 | 500 | 650 | ||||
EUS125-35 | 3.2t-28.5m | 3500 | 3300 | 600 | 750 | ||||
EUS160-15 | 6.3t-7.5m | 150*250*8 | U160*70 | FA37-0.55KW | FA37-0.75KW | 1500 | 1200 | 400 | 550 |
EUS160-20 | 6.3t-11.5m | 2000年 | 1700 | 400 | 550 | ||||
EUS160-25 | 6.3t-16.5m | 2500 | 2200 | 400 | 550 | ||||
EUS160-30 | 6.3t-22.5m | 3000 | 2700 | 500 | 650 | ||||
EUS160-35 | 6.3t-28.5m | 3500 | 3200 | 600 | 750 | ||||
EUS200-20 | 12.5t-11.5m | 200*250*8 | U200*70 | FA47-0.75KW | FA47-1.1KW | 2000年 | 1700 | 500 | 650 |
EUS200-25 | 12.5t-16.5m | 2500 | 2200 | 500 | 650 | ||||
EUS200-30 | 12.5t-22.5m | FA47-1.1KW | 3000 | 2700 | 600 | 750 | |||
EUS200-35 | 12.5t-28.5m | 3500 | 3200 | 700 | 850 | ||||
EUS250-20 | 16t/20t-11.5m | 200*300*8 | U250*80 | FA57-1.1KW | FA57-1.5KW | 2000年 | 1600 | 500 | 650 |
EUS250-25 | 16t/20t-16.5m | 2500 | 2100 | 600 | 750 | ||||
EUS250-30 | 16t/20t-22.5m | FA57-1.5KW | 3000 | 2600 | 700 | 850 | |||
EUS250-35 | 16t/20t-28.5m | 3500 | 3100 | 700 | 850 |
プロダクト取付け:
関係版を端キャリッジの上に置きなさい、一直線に並べなさい
ピン ホールを置くおよび適用範囲が広い位置ピンをにの置くため
関係版を修理する穴へのholeφ10x30。接続しなさい
ボルトM16x70が付いている関係版そして端キャリッジ。
出版物のそしてそれから双方車輪への2つの軸受け
端キャリッジにそれを入れなさい;シャフトおよびシャフトの袖が付いている車輪を修理しなさい。
シャフトのプラテンが付いているシャフトを修理しなさい;ボルトが付いているシャフトのプラテンを修理しなさい。
シールの版にゴム製緩衝を取付け、次にボルトが付いている端キャリッジの2つの端にシールの版を修理した。
このマウンティング プレートは場所で現在のコレクター ブラケットの取付けのために使用される。ボルトによってマウンティング プレートをマウンティング プレートにブラケットを溶接する現在のコレクター ブラケットを取付け、次に端キャリッジにマウンティング プレートをいつ修理するか取除きなさい。
