| MOQ: | 1 セット |
| 価格: | 交渉可能 |
| standard packaging: | 合板の場合 |
| Delivery period: | 15 から 20 仕事日 |
| payment method: | / TのL / CのTは、ウェスタンユニオン |
| Supply Capacity: | 1週あたりの200から300セット |

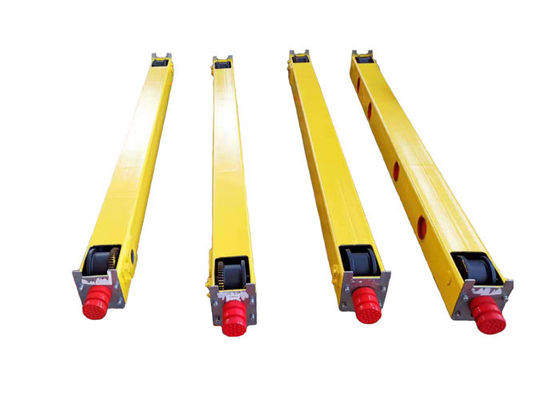

クレーンエンドキャリッジ モーター 移動エンド トラック キャリッジ シングル・ダブル・ビーダー・クレーン
商品の簡潔な紹介
JCYC ブランドの端車は,ヘッドクレーンのメインビームの両端に設置された重要な部品で,空の橋を支える.
末端キャリッジは,車輪と末端梁枠という2つの部分で構成される.末端梁枠は,上側のカバープレート,網膜プレート,下側のカバープレートから構成される.接続プレートとアングル鋼はボルトで固定されています.
製品設置:
接続プレートを端キャリッジの上部に置く,
柔軟な位置付けピンを置く
接続プレートを固定する穴にφ10x30を挿入します.接続
M16x70ボルトの接続プレートと末端キャリッジ
輪の両側に 2 つのベアリングを押して,その後
軸と軸で車輪を固定する袖を
軸板で軸を固定する ボルトで軸板を固定する
ゴム・バッファをシールプレートに設置し,シールプレートを末端キャリッジの両端にボルトで固定する.
このマウントプレートは,現場での電流収集器ブラケットの設置に使用されます.電流収集器ブラケットをインストールする際に,マウントプレートを外します.固定プレートにブレーケットを溶接し,その後ボルトで末尾キャリッジに固定する.
製品の技術パラメータ:
| モデル | クレーン | 直角形 鋼管 |
車輪の大きさ | モーターパワー | S1 (mm) |
S2 (mm) |
W1 (mm) |
W2 (mm) |
| GL125-15 | 1t−7.5m | 150*150*6 | W125*60 | 0.3KW*2 | 1500 | 1300 | 400 | 500 |
| GL125-20 | 1t-11.5m | 2000 | 1800 | 400 | 500 | |||
| GL125-25 | 1t-16.5m | 2500 | 2300 | 400 | 500 | |||
| GL160-15 | 2t/3t-7.5m | 150*200*8 | W160*70 | 0.4KW*2 | 1500 | 1200 | 400 | 500 |
| GL160-20 | 2t/3t-11.5m | 2000 | 1700 | 400 | 500 | |||
| GL160-25 | 2t/3t-16.5m | 2500 | 2200 | 400 | 500 | |||
| GL160-30 | 2t/3t-22.5m | 3000 | 2700 | 500 | 600 | |||
| GL160-35 | 2t/3t-28.5m | 3500 | 3200 | 600 | 700 | |||
| GL200-20 | 5t-11.5m | 150*250*8 | W200*70 | 0.4KW*2 | 2000 | 1700 | 400 | 500 |
| GL200-25 | 5t~16.5m | 2500 | 2200 | 400 | 500 | |||
| GL200-30 | 5t-22.5m | 0.75KW*2 | 3000 | 2700 | 500 | 600 | ||
| GL200-35 | 5t-28.5m | 3500 | 3200 | 600 | 700 | |||
| GL250-20 | 10t〜11.5m | 200*250*8 | W250*80 | 0.75KW*2 | 2000 | 1600 | 400 | 500 |
| GL250-25A | 10t~16.5m | 2500 | 2100 | 500 | 600 | |||
| GL250-30A | 10t-22.5m | 1.1KW*2 | 3000 | 2600 | 500 | 600 | ||
| GL250-35A | 10t-28.5m | 3500 | 3100 | 700 | 800 | |||
| GL250-25B | 16t~16.5m | 200*300*8 | W250*80 | 1.1KW*2 | 2500 | 2100 | 600 | 700 |
| GL250-30B | 16t-22.5m | 3000 | 2600 | 700 | 800 | |||
| GL250-35B | 16t-28.5m | 1.5KW*2 | 3500 | 3100 | 700 | 800 | ||
| GL315-30 | 20t-16.5m | 200*400*8 | W315*90 | 1.5KW*2 | 3000 | 2500 | 700 | 800 |
| GL315-35 | 20t-22.5m | 3500 | 3000 | 700 | 800 |
商品展示会
|
|
